【知识】数显卡尺的使用方法和注意事项

Date of issue:2023-02-21 11:50:46  Number of hits:4167

  数显卡尺是利用电子测量、数字显示原理,对两测量爪相对移动分隔的距离直接显示在显示器上的一种通用测量器具,主要由尺身、定栅尺和电子部件三部分组成。测量范围有0~150mm、0200mm、0~300mm 和0 500mm等。数显卡尺的使用方法是什么?

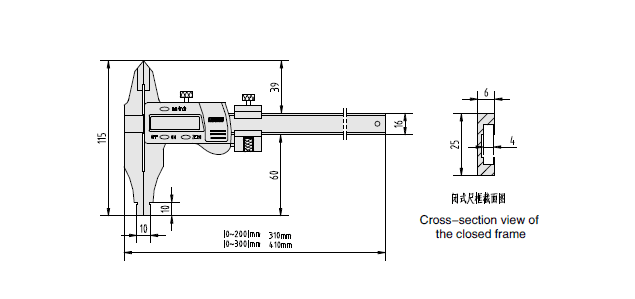

数显卡尺


  数显卡尺有齿条码盘式、光栅式和容栅式三种类型,因容栅式具有制造方便体积小等优点,目前应用最广。容栅式数显卡尺的电子部件采用集成电路和液晶显示,它们一同装在一块双面印制板上。


  这块印制板又兼作传感器的动栅尺,而定栅尺安装在尺身上。当移动尺框时(定栅尺移动),动栅尺就接收到一个与尺框位移成正比的相位变化信号,电路对这个信号进行放大处理,最后驱动液晶显示出位移变化的具体数值。


  游标卡尺在使用上最大的缺点是读数不方便,视差大。带表卡尺虽然解决了读数难的问题,但带表卡尺是利用齿轮齿条传动、表盘读数,读数分度值不高;而且齿轮齿条易磨损、防尘问题难解决,使用寿命不长。


  而数显卡尺从根本上解决了以上问题,具有读数方便、无视差、功能全、使用方便和测量效率高等优点,因此应用越来越广泛。


  使用数显卡尺的注意事项:


  ①数显卡尺的缺点是对使用环境要求较高,一般要求环境温度为0~40℃,低于0℃时,会使液晶的响应时间及余辉延长,影响测量;温度超过40℃时,电池的寿命将大大缩短。相对湿度不应超过80%。不要在强磁场的环境中使用和存放。


  ②严禁强光长时间照射显示器,以防液晶老化。


  ③严禁水和油浸入电子部件内


  ④数显卡尺的灵敏度很高,为了防止数字跳动,测量力要稳定,待数字稳定后再读数。


  ⑤如果显示的数字不断闪动或不稳定,说明电力不足,需要更换电池。
