揭秘“测头姿态校准方法”如何锁死第一道精度防线

很多非技术出身的管理者并不知道，软件标定是有极限的。如果测头在物理安装阶段就处于“歪脖子”的状态，再牛的软件算法也无法弥补物理层面严重的偏心误差。

就像盖高楼，如果地基打歪了，上面的楼层建得再直也是危楼。在在机测量系统中，这项打地基的工作就是测头姿态校准方法（即探头偏心率的机械调整）。

今天，我们将从设备调试和现场工艺的硬核视角，为您深度拆解这项极具技术含量，且直接决定测头使用寿命与测量精度的关键操作。

一、 为什么测头会“歪”？偏心带来的致命威胁

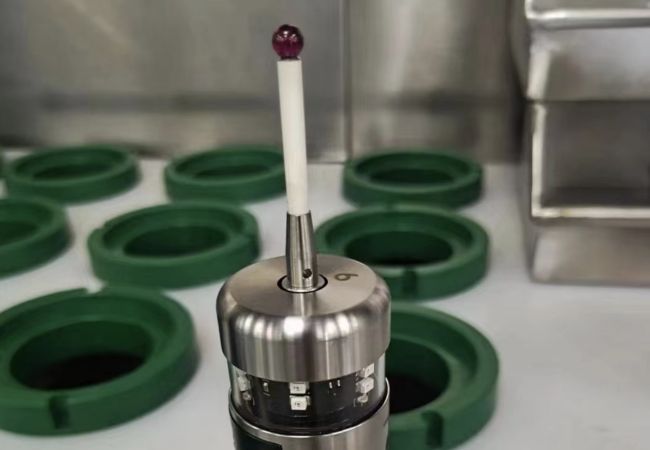

当我们把价值数万元的探头通过刀柄（如 BT40 或 HSK63）装入机床主轴时，由于刀柄的制造公差、主轴锥孔的微小磨损，以及探头本体与刀柄连接处的装配间隙，探针前端的红宝石球中心，往往无法与机床主轴的绝对旋转中心 100% 重合。

这就是我们常说的“偏心”或“跳动”。

如果偏心量过大（比如超过 0.1mm），在机床主轴旋转调整测头角度时，红宝石球会在空间中画出一个巨大的圆。这不仅会导致极大的单向测量误差，更严重的是，它会使测头内部的传感器在不同方向受力极度不均，长期使用将导致高昂的精密传感器彻底报废。

二、 黄金法则：标准的“测头姿态校准方法”SOP

为了死死守住第一道物理防线，车间的技术主管必须要求调试人员严格遵循以下测头姿态校准方法。这不仅是技术动作，更是设备维保的铁律：

第一步：架设高精度基准工具

- 将带有磁力座的杠杆千分表（精度必须达到 0.001mm）牢固地吸附在机床工作台或平整的主轴箱上。

- 缓慢移动机床坐标，使千分表的测头轻轻压在探头前端的红宝石球的赤道位置（确保测头运动方向与红宝石表面垂直，消除余弦误差）。

第二步：寻找最高点与最低点

- 用手缓慢旋转机床主轴（确保探头跟随旋转 360 度）。

- 观察千分表指针的摆动范围。找出指针摆动的最高点（最大正值）和最低点（最大负值）。这两点的差值，就是当前的偏心量。

第三步：四向微调（核心技术动作）

- 测头姿态校准方法的核心在于探头本体上的“径向调节螺丝”（通常有 4 个互成 90 度分布的平端紧定螺钉）。

- 将主轴旋转至千分表指示的最高点。

- 松开对应的锁紧螺丝，使用内六角扳手微微拧紧最高点对面的调节螺丝，将红宝石球向中心方向“顶”回一半的偏心量。

- 重复旋转主轴并进行 X 轴向和 Y 轴向的交替微调，直到主轴旋转 360 度时，千分表的指针跳动量被死死压制在 0.002mm（2微米）以内。

第四步：锁死与复查

- 完全锁紧所有固定螺丝。锁紧过程中极易产生应力导致偏心量再次改变，因此必须边锁边观察千分表，确保最终锁死状态下，同轴度依然完美达标。

三、 严格把控安装，榨取极致ROI

对于企业的老板和厂长来说，您不需要亲自去拧螺丝，但您必须了解测头姿态校准方法的严谨性，以此来考核供应商的交付质量和内部员工的装配标准。

苏州汉测的现场工程师在为客户交付系统时，对机械偏心的校准有着近乎变态的执念。我们绝不依赖软件去强行修正过大的物理误差，而是通过极致的手工机械校准，让探头硬件处于最完美的物理姿态。这不仅能将测头的精度发挥到极致，更能最大化延长数万元测头的使用寿命，保护您的每一分投资。
