红外线测头,光学通讯测头的应用与区别

发布日期:2020-07-15 17:10:09  点击次数:3346

红外线测头,光学通讯测头的应用与区别





在机测头分为两大类,一类红外线测头系统,一类光学通讯测头系统。红外测头是接触式触发测头。当接近工件表面时,测针偏斜,紧接着触发信号传输到红外线接收器中。在机测头分为两大类,一类红外线测头系统,一类光学通讯测头系统。

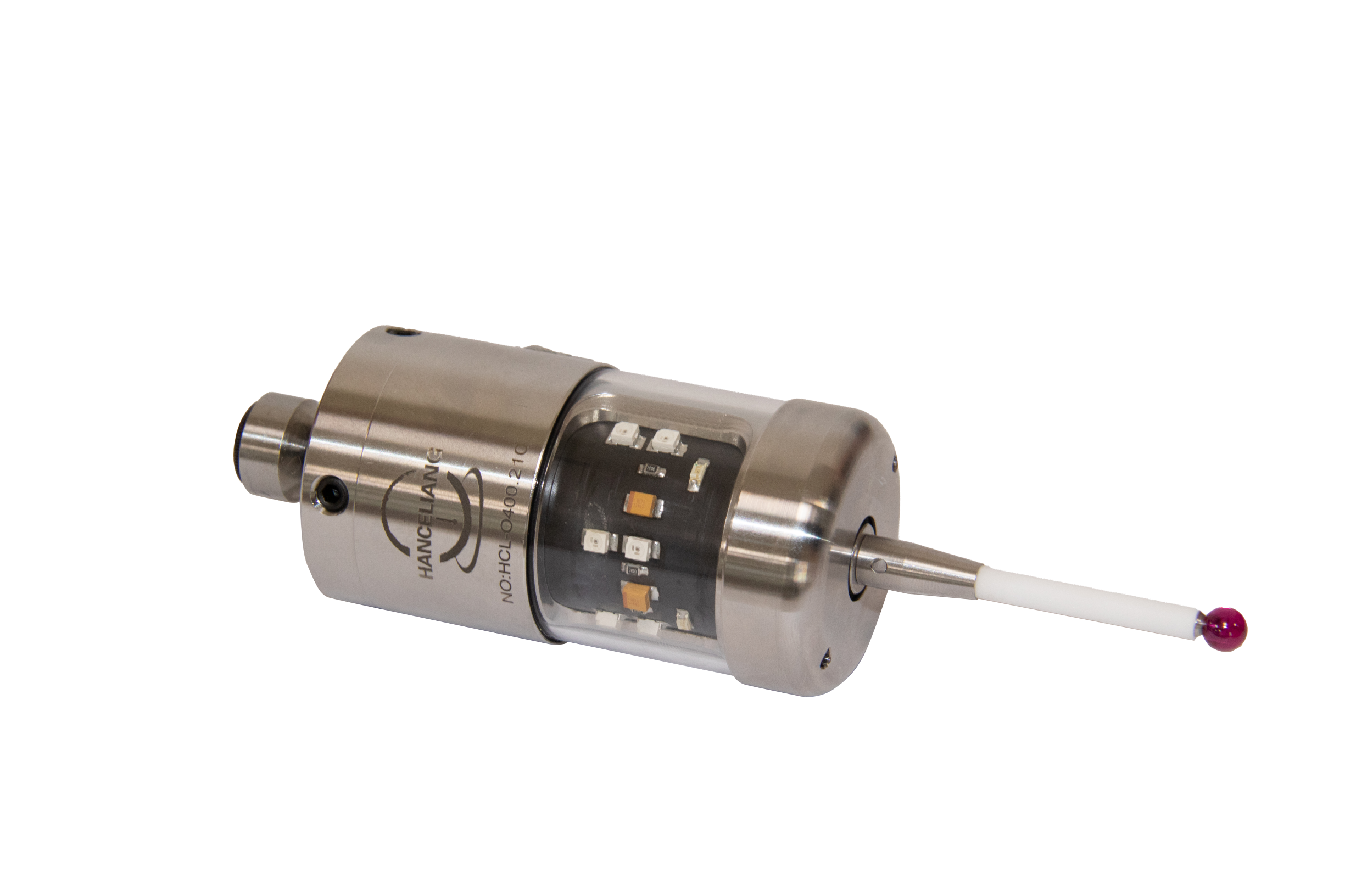

红外测头是接触式触发测头。当接近工件表面时,测针偏斜,紧接着触发信号传输到红外线接收器中。该接收器将光信号转换成一个电信号并传递到控制器。控制器侦测到各轴的当前位置之后就会生成基于当前校验数据的测量结果。红外传输式接触测头大多应用在批量化钻攻机、数控铣床、加工中心和数控车床上。测头皆采用不锈钢材质、IP68密封等级等坚固的结构,能够保证加工环境下的可靠使用。



光学通讯测头是接触式触发测头。当靠近工件表面时,测针偏斜,触发信号会传输到光学通讯接收器中,接着光学通讯接收器将光学通讯波转换成一个电信号,并将该电信号传递到控制器。该信号能在大距离范围内进行非可视传输,这就是为何光学通讯接触测头能够专用在大型龙门机床及有障碍物不便安装的机床。光学通讯传输也能用来完成工件内腔的测量任务。
