对刀仪的具体使用步骤

Date of issue:2022-05-17 09:43:28  Number of hits:2920

对刀仪是一种刀尖检测装置,在刀具更换磨损的时候通过他来检测刀具长度的变化量,节省一定的测量成本,人力成本。提升效率。通过检测刀尖在触发对刀仪信号的时候的位置不同,也就是机床Z轴坐标值的不同,可以检测出当前刀尖长度和基准刀尖长度的变化量,机床在执行加工的时候把变化量补偿给Z轴,这样就使得更换后刀具的Z坐标值=基准刀具的Z坐标值+刀尖长度的变化量,可以有效避免多次对刀产生的误差,从而提高加工精度和生产效率。

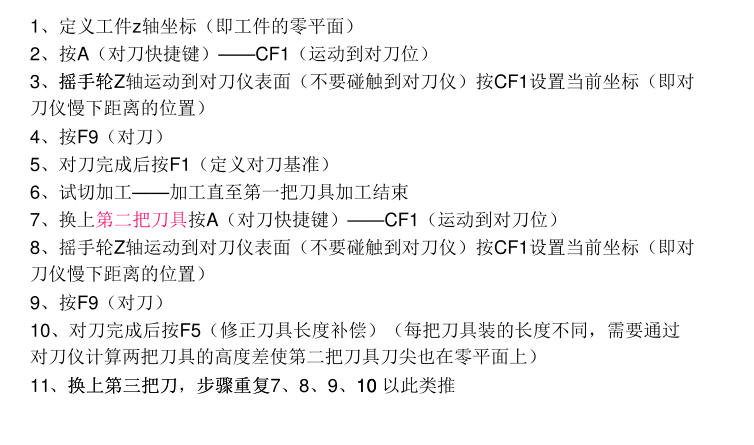

具体操作方法

执行对刀后,机头向上以定位速度回到机床Z轴设备原点

机头再以定位速度平移到对刀模式中设置的对刀位坐标XY处

机头沿着Z轴向下以对刀快进速度下落到对刀位坐标Z处,为了避免刀具过长撞坏对刀仪,通常先用手轮摇到快接近对刀仪的位置,到当前位置定义为对刀位坐标Z

机头以系统设置的慢下速度向下移动,在对刀慢下距离范围内寻找对刀仪信号,若在该范围内没有接收到对刀仪信号,系统认为对刀失败,当收到对刀仪信号,机头向上以定位速度,回到机床Z轴设备原点,同时弹出对刀结束对话框,供用户选择。
