数控机床内部“如何安装对刀仪”？（附标准步骤）

为机床加装对刀仪，是实现自动化改造的关键一步。很多人觉得这是一项极其复杂的工程，但只要掌握了核心步骤，机械与电气工程师就能轻松搞定。苏州汉测测量设备有限公司为您拆解如何安装对刀仪的标准流程，助您顺利完成设备升级。

标准对刀仪安装的四个关键步骤

第一步：机械固定与位置选择

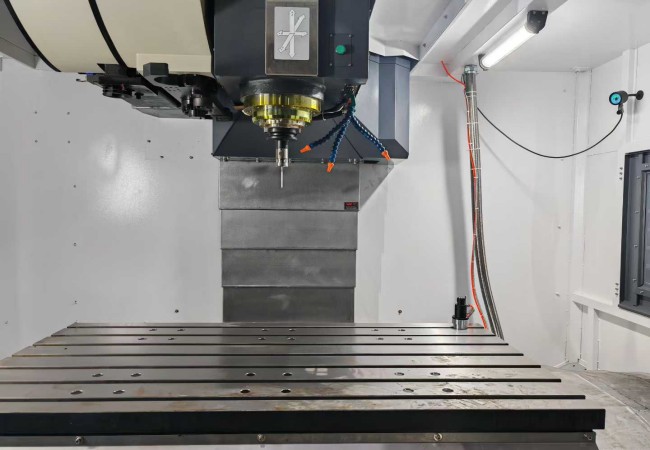

- 在机床工作台上寻找一块不会干扰加工夹具、且处于机床行程范围内的平整区域。

- 将工作台表面彻底清理干净，使用T型螺栓或配套的固定底座，将对刀仪稳固地锁紧在工作台上。

第二步：打表校正平面度（精度关键！）

- 硬件固定好后，不可直接使用。必须将百分表或千分表吸附在机床主轴上，表针压在对刀仪的金属测盘上。

- 手动控制机床沿X轴和Y轴方向在测盘表面移动。通过调整对刀仪底座上的几颗微调顶丝，确保测盘在X/Y方向的平面度误差均控制在0.005mm（半丝）以内。 这步至关重要，决定了对刀仪的最终测量精度。

第三步：电气接线

- 断开机床电源。将对刀仪的防护线缆沿机床拖链引入电气柜。

- 确认机床I/O模块的逻辑（PNP或NPN）。通常对刀仪线缆包含4-6根线：24V电源线、0V地线、触发信号线（Skip Signal，需接入系统的高速跳转接口）、以及超程保护信号线。按厂家提供的接线图对号入座。

第四步：系统参数设置与宏程序导入

- 通电开机，在系统I/O诊断画面中用手按压测盘，确认信号跳变正常。

- 将苏州汉测提供的对刀宏程序包通过U盘或网络传入数控系统。

- 设定机床参数，测定出对刀仪测盘表面到机床机械原点的准确高度（机械坐标Z值），并将其输入到宏变量中。
