对刀仪怎么设置对刀基准的技术规范

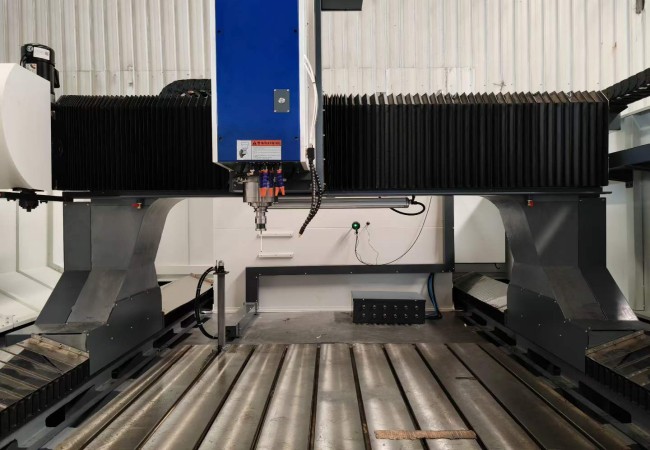

在数控加工中，对刀仪的对刀基准设定（即系统级基准标定）是所有刀具长度与直径补偿的起点。其本质是利用一把绝对精准的“参照物”，测定出对刀仪触发面在机床机械坐标系中的绝对空间位置，并将其作为不可篡改的“全车间海拔零点”。

一、 标定前置工艺规范（Preparation Protocol）

1. 物理净化：彻底清洁机床主轴锥孔、定位夹具及对刀仪的硬质合金触发面，目视确认无任何切屑、微观粉尘或油膜。

2. 基准棒选取：准备一根经过严格计量检定、长度和直径完全已知的“标准标定棒”（Master Calibration Bar，几何尺寸通常精确到 0.0005mm）。

3. 姿态复核：使用 0.001mm 杠杆千分表吸附于主轴，沿导轨方向滑动打表，确保对刀仪测量端面与机床物理轴线保持绝对的垂直与平行。

二、 对刀基准设定的标准作业流程

Step 1：录入基准物理参数

将标准标定棒装入主轴锥孔。在数控系统的公共宏变量表或对刀仪专属标定界面中，输入这根标定棒的实际几何长度值（例如 L=200.000mm）和名义半径值（例如 R=10.000mm）。

Step 2：Z 轴轴向基准（长度零点）设定

1. 切换至手动模式，控制主轴移动，使标定棒端面位于对刀仪正上方。

2. 进入标定宏程序界面，调用 Z 轴标定循环。

3. 机床自动驱动标定棒以恒定探测进给率下行触碰对刀仪。

4. 在信号断开触发的瞬间，数控系统瞬间锁存此时主轴的绝对机械坐标值（记为 Z_touch）。

5. 系统底层算法自动执行扣除运算：

   对刀仪 Z 轴表面绝对基准坐标 = Z_touch - L_基准棒

   该计算结果将自动且静默地写入系统的专用公共变量寄存器中。

Step 3：X / Y 轴径向基准（直径与中心偏置）设定

1. 控制主轴将标定棒下放到对刀仪触头侧边的安全深度位置。

2. 调用径向标定程序。机床控制标定棒分别沿 X+、X-、Y+、Y- 四个方向侧向触碰对刀块边缘。

3. 系统分别锁存四个方向的触发机械坐标，结合标定棒的已知半径 R，自动推算出对刀仪各侧表面的机械坐标偏置，以及对刀仪的物理几何中心。

三、 基准管理与数据持久化机制

基准设定完成后，所有测得的常数数据将被数控系统进行权限自锁，严禁普通操作工随意重写。

- 周期性复核铁律：在连续批量加工高硬度材料、车间季度温差发生剧烈跨越、或者机床由于外部因素遭遇微观碰撞后，原有基准极易发生微米级的物理漂移。工厂设备维护规范要求，必须由专职调机工程师，定期（如每周度或月度）使用标准棒重新运行上述标定流程，动态刷新系统宏变量，以绝对严谨的数据管理机制，锁死高档数控设备的测量精度。
