老板必读的“加工中心探头角度计算方法”商业价值

在多品种、小批量的现代制造车间里，老板们最头疼的费用之一，就是那堆积如山的“非标定制夹具”。为了确保不规则铸件或锻件在加工中心上摆得绝对平直，工艺部门不得不耗费大量的时间和资金，去设计、制造各种复杂的定位工装。

如果我告诉您，只要掌握了加工中心探头角度计算方法及其背后的系统逻辑，您车间里 80% 的高精度定位夹具都可以扔掉，您会作何感想？今天，我们不讲复杂的数学课，纯粹从工厂降本增效的商业视角，为您拆解探头“自动算角度”这项黑科技的巨大威力。

一、 探头角度计算的底层逻辑：化繁为简的数学魔法

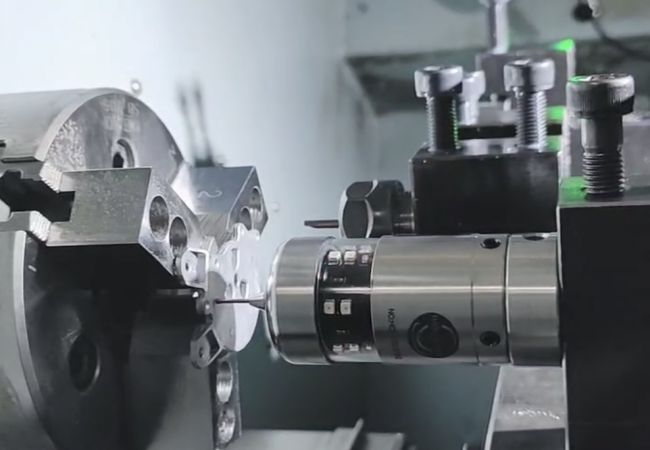

在传统观念里，工件摆歪了，加工出来的孔和面就全歪了。但如果在主轴上装上高精度触发式测头，机床的数控系统（如发那科、西门子）就能通过宏程序，利用基础的三角函数，在后台瞬间完成纠偏。

加工中心探头角度计算方法的核心逻辑如下：

1. 两点探测： 测头在工件的一条理论直边（基准边）上，探测相距一定距离（记为 $L$）的两个点。

2. 获取坐标差值： 系统瞬间抓取这两个触发点的机械坐标，计算出它们在 Y 轴（或 X 轴）方向的偏差量（记为 $\Delta Y$）。

3. 反正切计算（Arctangent）： 宏程序在后台极其迅速地执行反正切三角函数计算（$\theta = \arctan(\Delta Y / L)$），精确得出工件摆放的实际倾斜角度 $\theta$。

二、 从算法到利润：G68 坐标系旋转的降维打击

算出了角度有什么用？这是加工中心探头角度计算方法产生商业价值的关键一步——自动调用系统旋转指令。

当宏程序计算出工件倾斜了，比如 2.345 度。程序会自动触发数控系统的坐标系旋转功能（例如执行指令 G68 X0 Y0 R2.345）。

- 管理震撼点： 这个指令生效后，数控系统会在内存中把整个加工程序“旋转”2.345 度。操作工根本不需要去敲击工件调整水平，也不需要精密的仿形夹具。只要把毛坯随便往工作台上一锁紧，机床的刀具轨迹就会自动“歪着”去适应这 2.345 度的偏差，切出来的零件绝对完美符合图纸要求！

三、 老板的财务账本：柔性制造的终极密码

懂得利用加工中心探头角度计算方法，企业将获得三笔极其丰厚的财务回报：

1. 夹具成本断崖式下跌： 昂贵的专用夹具变成了简单的虎钳或压板。每年节省的工装设计和制造成本高达数十万。

2. 换型时间（SMED）极限压缩： 换单时，工人不需要花半小时去打表校正工件。只需粗略装夹，测头十几秒内自动算角度、建坐标，机床马上开动，稼动率直线飙升。

3. 新手操作“防呆化”： 将找正的精度完全交给了底层的算法和测头硬件，彻底摆脱了对老钳工“手感和眼力”的依赖。

总结： 硬件负责触发，算法负责灵魂。苏州汉测测量设备有限公司不仅为您提供微米级精度的测头硬件，我们庞大的应用工程团队，更精通各大数控系统的复杂算法。为您量身定制自动寻边、算角度、补坐标的一体化宏程序，让您的加工中心真正具备“柔性制造”的智慧大脑。
