CNC探头工作原理与技术应用

Date of issue:2024-11-01 15:24:13  Number of hits:6241

在现代数控加工中,CNC探头已成为提高加工精度和自动化水平的关键设备。汉测测量本文将深入介绍CNC探头的工作原理、技术特点及应用方法。


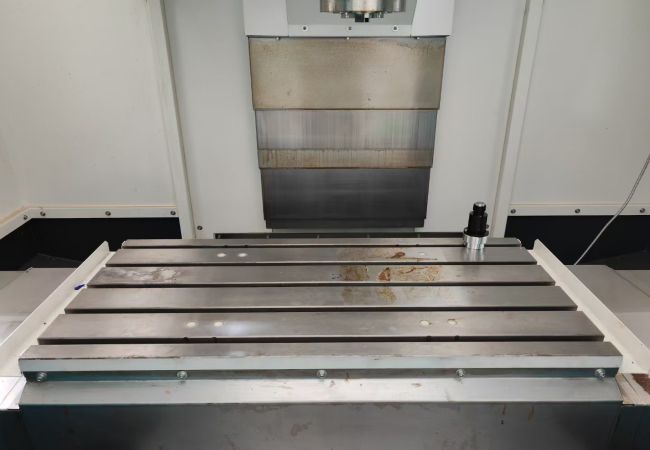

一、探头基本结构

1.触发机构

探头的触发机构是其核心部件,主要由以下部分组成:

-测量触针:通常采用高硬度材料制成,如碳化钨、工业红宝石等,具有耐磨性好、热膨胀系数小的特点

-运动机构:采用高精度线性导轨或球铰支撑,确保触针运动的灵活性和重复定位精度

-复位装置:使用精密弹簧系统,保证触针在触发后能准确返回初始位置

2.信号传输系统

现代CNC探头普遍采用两种信号传输方式:

有线传输:

-采用屏蔽电缆传输,抗干扰能力强

-信号传输稳定可靠

-适用于固定式测量场合

-需要考虑线缆布置和保护

无线传输:

-使用射频技术,工作频率通常在433MHz或2.4GHz

-传输距离可达15米以上

-电池供电,使用时间长达数百小时

-适用于旋转工作台等场合

3.保护系统

为确保探头使用安全,设计了多重保护机制:

-机械过载保护:当接触力超过设定值时,触针自动脱离

-电气保护:具备过压、过流保护电路

-防水防尘:达到IP67防护等级

-电磁屏蔽:有效降低外部电磁干扰

二、工作原理详解

1.触发原理

现代CNC探头主要采用以下几种触发方式:

电阻应变式:

-利用应变片感应形变

-灵敏度高,响应快速

-测量精度可达0.001mm

-温度稳定性好

光电式:

-利用光路变化触发

-无机械接触,寿命长

-重复精度高

-适用于高速测量

压电式:

-利用压电晶体特性

-响应时间短,<0.2ms

-结构简单紧凑

-稳定性好

2.信号处理流程

探头的信号处理包含以下步骤:

(1)信号采集

-触发信号产生

-模拟信号转换

-信号放大处理

-数字化转换

(2)数据处理

-滤波去噪

-误差补偿

-坐标计算

-数据校验

(3)反馈控制

-位置反馈

-补偿量计算

-控制指令生成

-实时监控

三、精度影响因素与控制

1.环境因素

温度影响:

-环境温度变化导致热膨胀

-工件温度与测量系统温度差

-解决方案:温度补偿系统、恒温控制

振动影响:

-机床运行振动

-外部环境振动

-解决方案:减振装置、信号滤波

2.系统误差

机械误差:

-安装偏差

-结构变形

-磨损误差

-解决方案:定期校准、补偿表建立

电气误差:

-信号漂移

-电磁干扰

-解决方案:屏蔽处理、信号补偿

四、实际应用技术

1.测量方式

点测量:

-单点触发测量

-适用于孔径、台阶等尺寸测量

-测量速度快,精度高

扫描测量:

-连续接触测量

-适用于复杂曲面轮廓

-数据点密集,精度好

2.应用场景

工件定位:

-工件零点设定

-工件姿态调整

-基准面确定

尺寸检测:

-加工尺寸测量

-形位误差检测

-轮廓度检测

过程控制:

-加工过程监控

-实时补偿修正

-质量追溯管理

五、维护与保养

1.日常维护

-清洁保养:定期清洁触针和接触面

-功能检查:测试触发功能和信号稳定性

-精度验证:使用标准块进行验证

2.定期维护

-系统校准:每月进行一次全面校准

-零件更换:根据使用情况更换易损件

-性能测试:全面测试各项技术指标

六、故障诊断与排除

1.常见故障

-触发不稳定

-精度偏差

-信号中断

-系统报警

2.故障排除方法

-系统检查

-参数调整

-部件更换

-软件更新

结论:

CNC探头技术的应用极大提高了数控加工的自动化水平和加工精度。通过深入理解其工作原理和应用技术,合理使用和维护,可以充分发挥探头的技术优势,提升生产效率和产品质量。随着智能制造的发展,探头技术将向着更高精度、更智能化的方向发展。
