探头刀柄:数控机床中的精密工具组件

发布日期:2024-05-20 14:52:50  点击次数:3815

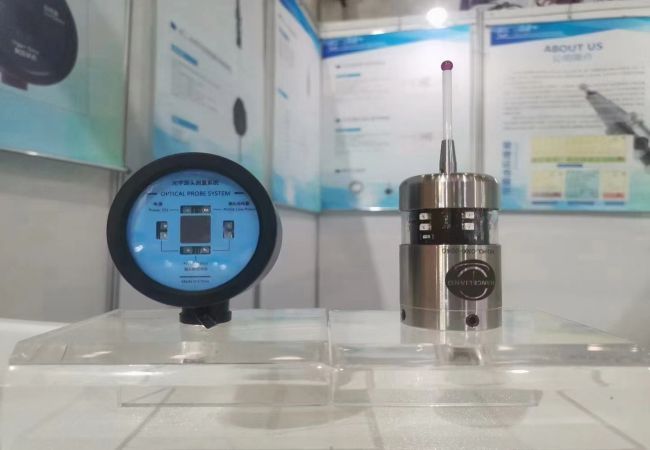

探头刀柄是数控机床中用于安装测量探头的专用工具组件。在复杂的加工任务中,探头刀柄使得测量探头能够精确地定位和测量工件的几何特征,从而提高加工精度和效率。汉测将探讨探头刀柄的功能、类型及其在现代制造业中的应用。


探头刀柄的功能

探头刀柄的主要功能是将测量探头固定在数控机床的主轴或刀库中。通过这种方式,探头可以像机床刀具一样被精确控制,用于执行触觉测量、工件定位和在加工过程中的尺寸检测。这些功能包括:

1.工件定位:在加工前,探头刀柄可以帮助探头测量工件的确切位置,以便机床对工件进行精确加工。

2.尺寸测量:加工中或加工后,探头刀柄允许探头检测工件尺寸,确保加工尺寸符合设计规格。

3.刀具长度测量:在自动化生产线上,探头刀柄还可以用于测量和校验其他刀具的长度和磨损情况。

探头刀柄的类型

根据安装方式和设计特点,探头刀柄可以分为几种类型:

1.标准直柄类型:适用于大多数标准数控机床,可以直接安装在主轴或刀库中。

2.模块化设计:具有高度可配置性,允许快速更换不同类型或尺寸的探头,适合需要频繁更换测量需求的加工环境。

3.特殊材质制造:为满足特殊加工环境(如高温、高湿或高粉尘环境)的需求,某些探头刀柄采用耐腐蚀材料或特殊保护设计。

应用领域

探头刀柄在许多要求高精度加工的领域都有广泛的应用,例如:

•航空航天:在制造飞机发动机和其他关键部件时,精确的尺寸测量至关重要。

•汽车制造:用于确保发动机部件和传动系统的精密装配。

•模具制造:在模具加工中,探头刀柄用于精确测量和验证模具的几何尺寸。

结论

探头刀柄是数控机床中的一个重要组件,它通过提供稳固和精确的测量探头安装方式,极大地提高了机床的测量和加工能力。对于追求极致精度和效率的现代制造业来说,正确选择和使用探头刀柄是提高产品质量和制造效率的关键。随着制造技术的发展,探头刀柄的设计和功能也在持续进步,为高精度加工提供了更多可能性。
