测头半径误差补偿:提高CNC机床加工精度的关键技术

Date of issue:2024-05-16 15:29:28  Number of hits:2817

在数控机床加工中,测头半径误差补偿是一个至关重要的环节,尤其是在进行复杂和精密的加工任务时。这项技术能够确保测量和加工精度,从而提高整体的加工质量。汉测将详细探讨测头半径误差补偿的重要性、工作原理及其实施方法。


测头半径误差补偿的重要性

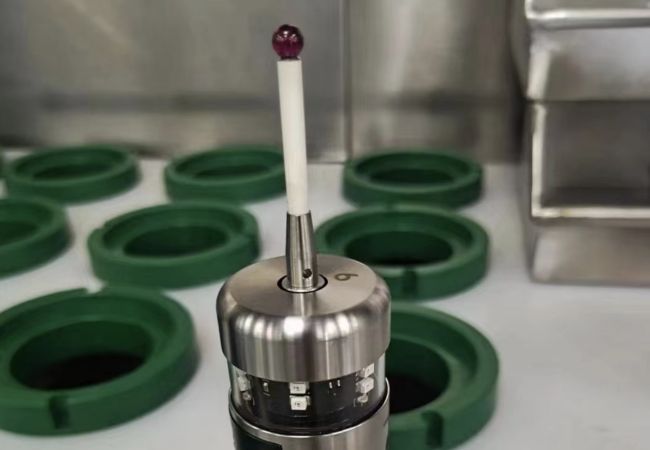

测头半径误差补偿主要针对数控机床中使用的接触式测头。由于测头探针具有一定的几何尺寸,当探针接触工件表面时,其实际接触点并不是探针的几何中心,而是探针表面的一点。因此,未进行半径补偿的原始测量数据会有误差,这直接影响到后续加工的精度。

工作原理

测头半径误差补偿的工作原理是通过软件算法对探针实际接触点的坐标进行修正,从而计算出真实的工件表面位置。这需要在机床的CNC系统中输入探针的半径值,系统根据探针接触点和已知的半径计算出实际的工件表面坐标。

实施方法

1.探针半径测量:

•在进行误差补偿前,首先需要精确测量探针的半径。这通常通过专用的测量设备完成,确保数据的准确性。

2.输入半径数据:

•将测量得到的探针半径值输入到CNC系统中。大多数现代CNC系统提供了直接输入这些数据的界面。

3.编程补偿设置:

•在CNC编程中设置半径补偿指令。根据所使用的控制系统和编程语言,这一步骤可能有所不同。常见的G代码指令如G41(半径补偿左)和G42(半径补偿右)。

4.验证和调整:

•实施半径补偿后,进行试削或测试测量以验证补偿的准确性。根据测试结果调整补偿参数或重新测量探针半径。

5.持续监控与维护:

•定期检查探针的状况和半径,特别是在高负载或长期使用后,探针可能会出现磨损,需要重新测量和调整补偿参数。

结论

测头半径误差补偿是数控加工中一项关键的技术,可以显著提高加工精度,减少生产误差。通过精确控制和管理这一参数,制造企业能够提高产品质量,优化生产流程,最终提升市场竞争力。正确理解和应用这一技术对于任何依赖精密加工的企业来说都是必不可少的。
