数控车床对刀仪结构

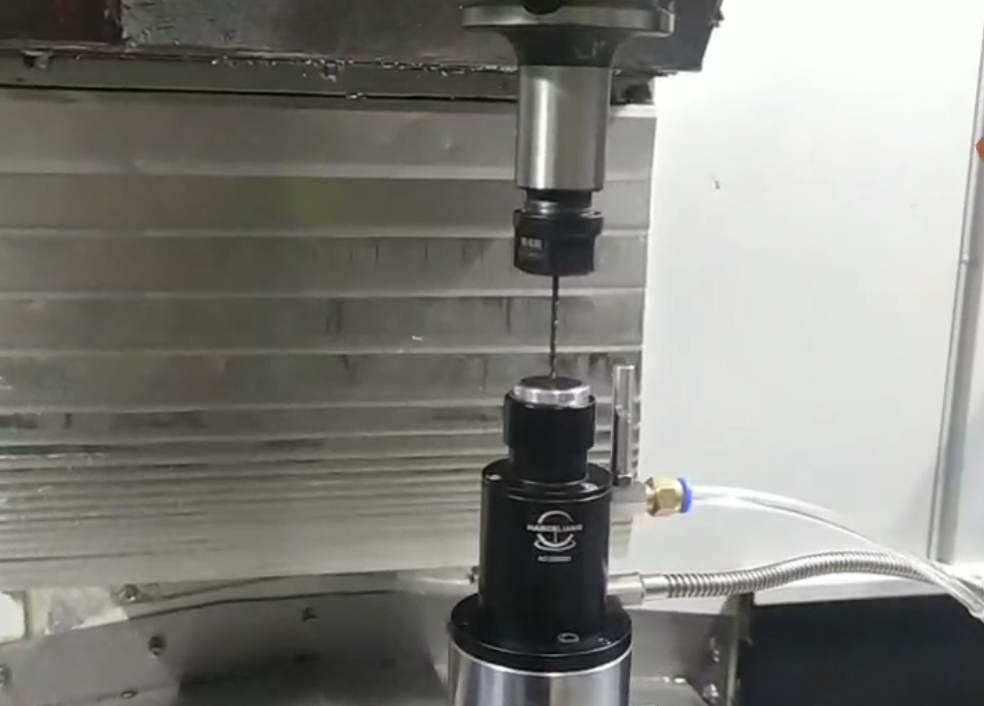

数控车床的对刀仪是一个精密的机械设备，用于测量和设置切削工具的位置，从而保证加工精度。对刀仪的结构通常包括以下几个主要部分：

1.传感器

传感器是对刀仪最关键的部分，用于实际测量工具的长度和直径。常见的传感器类型包括接触式和非接触式两种：

•接触式传感器：通过物理接触工具来确定其位置。一旦工具接触到传感器的探针，传感器就会发送一个信号到数控系统。

•非接触式传感器：通常使用激光或其他光学技术，无需直接接触工具即可进行测量。

2.探头

探头是安装在传感器末端的部分，直接与工具接触。它可以是固定的或者弹性的，取决于对刀仪的设计和所需的测量精度。

3.电子系统

这包括微处理器、电路板和其他电子组件，用于处理传感器发送的信号，并将这些信号转换为数控系统可以识别和使用的数据。

4.机械接口

对刀仪需要与数控车床的机械部分相连接。机械接口必须确保对刀仪在加工过程中的稳定性和精确度。

5.显示和控制单元

一些对刀仪配备有自己的显示和控制单元，允许操作者直观地看到测量结果并进行相应的设置。

6.外壳和支架

对刀仪的外壳和支架设计要能够保护内部的传感器和电子系统，并确保在恶劣的工作环境中也能正常工作。

7.软件

对刀仪可能包含内置软件，用于指导操作流程，处理数据，并与数控车床的控制系统通信。

8.电源和连接线

对刀仪需要电源来驱动电子系统和传感器，可能通过电缆连接到主机或者使用电池供电。

9.校准装置

一些高级对刀仪会包括校准装置，用于定期检查和校准测量精度，确保长期以来都能提供准确的数据。

数控车床的对刀仪在设计上要求高精度和可靠性，能够适应不同的工作环境和长时间的使用。汉测测量提醒您，在选择对刀仪时，应考虑到与机床的兼容性、所需的测量精度、操作的便捷性和维护的简易性。
