对刀仪自动对刀：宏程序里那几十行代码，究竟在干什么？

很多工厂在购买了对刀仪并让供应商调试好之后，操作工只需要记住"换刀后调用O9001"这一件事，对刀仪就会自动完成所有工作。这种简单性是对刀仪自动对刀系统的设计目标之一，但也带来了一个问题：当系统出现异常时，操作工和甚至是车间工程师完全不知道背后发生了什么，无法判断问题出在哪里，只能打电话找供应商。理解对刀仪自动对刀的宏程序逻辑，不仅能让你在出现问题时快速定位原因，还能让你根据实际需求对自动对刀程序进行调整和优化，把这个工具用到最好的状态。

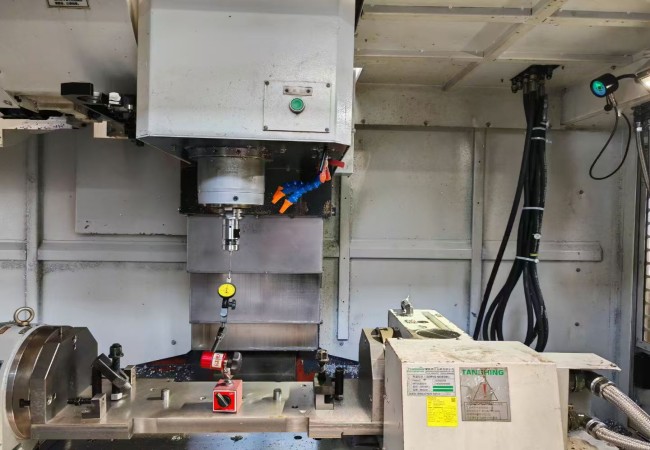

自动对刀宏程序的整体结构

一套完整的对刀仪自动对刀宏程序，按照功能划分，通常包含以下几个逻辑段：参数初始化段、安全路径规划段、快速逼近段、精密测量段（粗测+精测两次触碰）、数据计算段、补偿写入段和结束退出段。每个逻辑段都有其不可或缺的作用，理解每段的逻辑有助于在调试和故障排查时快速定位问题所在的环节。

参数初始化段在程序开始时读取必要的固定参数：对刀仪在机床坐标系中的X、Y、Z坐标（已在初始标定时写入固定宏变量，如#500、#501、#502）；对刀仪探针的已知直径（Z向触碰用到探针顶面Z坐标，X/Y向触碰用到探针侧面半径）；测量进给速度（粗测通常200至500mm/min，精测通常50至100mm/min）；允许的最大过冲距离（探针触发后继续移动的安全限位，用于保护探针）；目标刀号（从宏程序调用参数传入，如#1=1表示1号刀）。这些参数的正确性是整个自动对刀程序输出正确结果的前提，标定出错或参数写错，后续每一步操作都正确，对刀结果也会系统性偏差。

安全路径规划段是防碰撞逻辑的核心，也是宏程序中最体现工程经验的部分。主轴从当前位置移动到对刀仪上方，路径不能盲目地直接用G00快速定位，必须考虑中途是否存在与工件或夹具干涉的风险。通用的安全路径策略是：先Z向提刀到机床坐标系中预定义的"安全Z高度"（确保在任何X、Y位置下，Z向移动不会碰到工作台上的任何工件或夹具）；然后在安全Z高度下执行X、Y向快速定位到对刀仪正上方；最后从安全Z高度开始Z向下降接近。这个三步路径规划看似保守，但它是在对刀操作中避免碰撞的最可靠策略，即使工作台上装着奇形怪状的大型工件，安全Z高度以上的空间也始终是净空的。

粗测与精测两次触碰的设计逻辑

自动对刀程序通常包含两轮触碰：第一轮粗测（较快速度）和第二轮精测（较低速度），而不是直接用低速进行一次触碰。这个设计的原因涉及效率和精度的平衡：以50mm/min的慢速从距离对刀仪探针顶面15mm的位置开始下降，需要18秒才能触发，而以400mm/min从15mm开始下降，只需2.25秒。如果每次对刀都从较远距离以极低速下降，整个对刀时间会大幅延长，完全失去自动化效率的意义。

正确的做法是：粗测以400mm/min从标准预备点开始下降，触发后退回一个小量（通常1至2mm），此时探针与刀具之间的距离已经精确已知（约等于回退量）；精测以50至80mm/min从当前位置重新接近，直到再次触发，锁存精测触发坐标。精测速度低，触发时的超程量小，触发时刻的位置精度高，这才是用于实际计算刀补的有效数据。粗测只是为精测找到准确的起始位置，它的触发坐标通常不直接用于补偿计算。

数据计算与刀补写入的宏程序实现

精测触发后，宏程序读取当前机床坐标（通过FANUC系统的#5041～#5043变量读取X、Y、Z轴机床坐标，或通过SIEMENS系统的$AA_IM[]变量），与对刀仪探针的已知坐标比对，计算出当前刀具的刀长（Z向偏置）和刀径（X/Y向偏置）。以FANUC系统的刀长对刀为例，设对刀仪探针顶面Z坐标的机床坐标为#500，精测触发时的Z轴机床坐标保存在临时变量#100，则当前刀具的刀长偏置计算为：

    #101 = #5043（读取Z轴机床坐标）

    #102 = #101 - #500（计算刀具刀长偏置）

    #[2000 + #1] = #102（将结果写入H#1号刀长补偿寄存器）

宏程序用间接变量寻址（#[2000+#1]）实现刀号的动态映射，调用宏程序时传入不同的#1参数值，就可以将对刀结果写入不同编号的刀具补偿寄存器，无需为每把刀写一段单独的程序，这是宏程序参数化编程的基础应用。
