龙门测头：大型工件的测量挑战，为什么比普通加工中心难得多？

龙门机床加工大型工件，测头面临信号传输距离远、工件装夹误差大、热变形影响显著等特殊挑战。苏州汉测测量设备有限公司专项解析龙门测头的技术方案与应用策略。

龙门机床（龙门加工中心、龙门铣床、龙门磨床）是大型精密制造的核心装备，承担航空航天大部件、模具床身、发动机机匣、军工结构件等大型工件的加工任务。这类机床的工作行程动辄达到3米、5米甚至十几米，加工对象尺寸庞大，质量从几十公斤到数吨不等。在这样的机床上部署龙门测头，面临的挑战与普通加工中心有着本质差异，不能简单套用小型机床的方案。

龙门测头面临的特殊挑战

信号传输距离是第一道难关。普通立式加工中心的主轴行程范围通常在1米以内，红外线测头的接收器固定在机床某个位置，与测头的距离始终在可靠传输范围内。龙门机床则完全不同，工作台面积大，主轴在X轴方向的行程可能超过5米，当主轴运动到工作台远端时，红外线测头与接收器之间的距离可能远超红外信号的可靠传输范围（通常3～5米），造成通讯中断。

解决这个问题有两种思路：一是采用无线电通讯方案，无线电信号传输距离远（汉测龙门测头无线电方案有效距离可达15米以上），且穿透能力强，不受机床结构遮挡影响，是龙门机床的首选通讯方案；二是在机床横梁上安装多个接收器，通过信号切换逻辑保证主轴运动到任何位置都有接收器在有效范围内，适合已使用红外测头的老机床改造升级。

大型工件的装夹找正是第二道难关。一块长3米、重1吨的铝合金航空蒙皮，手动打表找正不仅耗时（单次可能需要1小时以上），而且打表过程中需要操作工在机床工作台上来回移动，存在安全隐患。龙门测头的自动找正功能，让机床主轴携带测头自动扫描工件基准特征，在几分钟内完成大型工件的坐标系建立，效率提升和安全性改善都是数量级的。

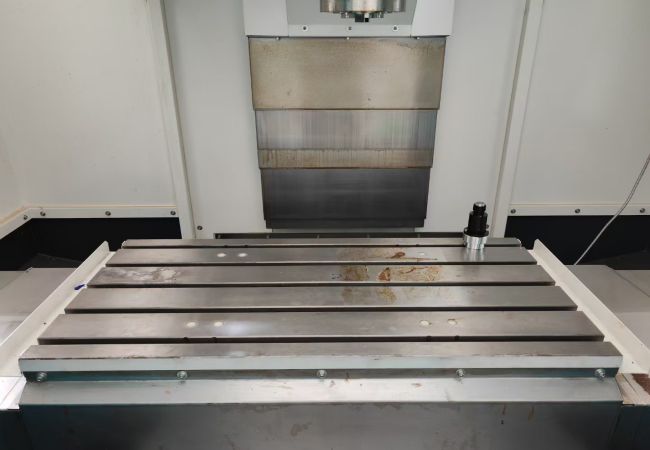

热变形的影响比小型机床显著得多。龙门机床的结构体积大，热变形的绝对量也更大。一台工作行程5米的龙门机床，从冷机到热稳定状态，主轴X方向的热变形量可能达到0.1mm甚至更多，这对高精度大型零件的加工影响不可忽视。龙门测头的热变形补偿应用，通过在工作台的固定位置放置精密参考球，主轴定期自动测量参考球坐标，监测和补偿热变形引起的坐标漂移，是大型精密加工的必要精度管理手段。

防护设计面临更复杂的挑战。龙门机床加工大型铸铁或钢铁件时，铁屑量极大，切削液用量多，且由于工件大，切削液和铁屑可能在工作台上积聚，形成局部浸泡状态。测头防护不能只考虑正常工作时的防护，还要考虑测头随主轴运动经过积液区域时的防护可靠性。汉测龙门测头IP68全密封防护，在浸泡和高压冲刷双重条件下均经过验证，满足龙门机床加工环境的极端防护需求。

龙门测头的测针选配特点

大型工件上往往有大尺寸的基准特征，如直径200mm的基准孔、长度1米的基准面，测量这些特征时需要长杆测针或加长延伸杆组合。龙门测头的测针配套设计必须充分考虑刚性问题——过长的测针在测量大型工件时，测针本身的挠曲变形会引入不可忽视的误差，选用碳纤维杆或碳化钨杆的大刚性延伸杆是在大行程测量中保证精度的关键。同时，测针螺纹接口的连接可靠性在长杆组合时需要特别关注，所有螺纹连接处应使用螺纹锁固剂适当锁紧，防止在测量运动中松动。

苏州汉测测量设备有限公司的龙门测头，采用无线电通讯方案，有效传输距离15米以上，单向重复精度1μm，IP68全密封防护，配套龙门机床专用宏程序（含热变形补偿、大型工件自动找正、长行程基准点管理），支持FANUC、SIEMENS 840D等高端数控系统，已在多个航空航天和重型装备制造客户的龙门机床上稳定应用，欢迎联系汉测获取龙门机床测头的完整技术方案。
