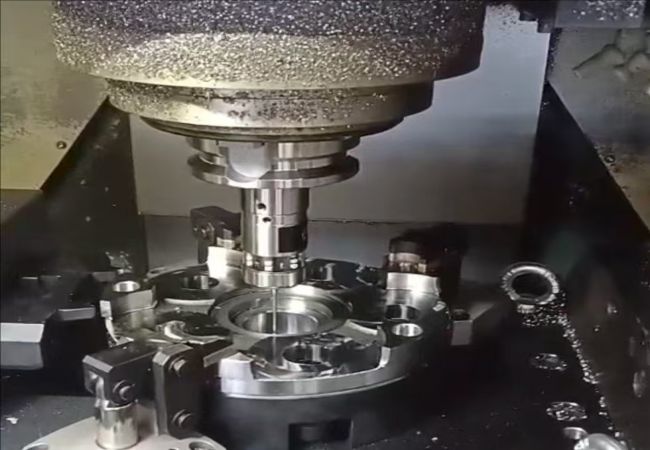

随着航空航天结构件、高光精密模具及医疗植入物等高附加值产业的迅猛发展，加工中心正向多轴化、复合化演进。传统的单一长度检测已无法满足此类复杂曲面加工对轮廓精度的苛刻要求。基于此技术痛点，接触式3维五向对刀仪（Contact 3D Five-Directional Tool Setter）作为解决复杂刀具全维几何特征捕获的核心硬件，已成为高端数控装备的标配。

一、 核心机构原理：高阶运动学定位体系

接触式3维五向对刀仪的卓越精度，奠基于其内部严密的机械结构设计。该设备普遍采用高精密度的运动学支撑机构（Kinematic Mount）。

当触发测盘受到来自Z轴（负向）及X/Y平面（正负四个象限方向）的外力探触时，内部支撑结构将产生极微小的弹性偏移，从而触发高灵敏度的光电或机械开关，向机床I/O接口发送跳跃信号。在探触力撤除后，内部复位弹簧将驱使运动机构以亚微米级（Sub-micron）的重复定位精度，完美回归至物理绝对原点。此结构从根本上消除了机械滞后与迟滞误差，确保了多维触发数据的绝对一致性。

二、 全维数据捕获与动态偏置应用

接触式3维五向对刀仪的技术壁垒，在于其能够全方位标定刀具在真实加工状态下的立体几何参数：

1. 绝对刀长标定（Z轴维度）： 精确获取从主轴基准面至刀尖的轴向距离，用于高精度孔加工及深度控制。

2. 真实动态半径测定（X/Y轴维度）： 在刀具主轴高速运转的真实切削转速下，刀具侧刃碰触测盘边缘。系统将测定出包含主轴旋转跳动（Runout）在内的刀具真实动态包络轮廓直径。此数据直接输入系统的刀具半径补偿寄存器，可从根本上消除模具加工中的曲面接刀痕。

3. 复杂形貌轮廓检测： 针对球头铣刀、圆鼻刀及非标成型刀具，设备可通过多点触发采集，构建刀具轮廓的实际磨损模型，实现三维空间内的矢量补偿。

三、 工业防护标准与可靠性工程

鉴于数控加工舱内充斥着高压冷却液、切削油雾及金属碎屑，接触式3维五向对刀仪在可靠性工程设计上执行最高工业标准。

设备主体多采用防腐蚀特种合金构建，核心传感单元被多层高分子氟橡胶波纹管及迷宫式密封结构严密包裹，防护等级全面达到甚至超越IP68国际标准。结合集成的微正压防尘与切削液气动吹扫接口，确保设备在极限恶劣的加工环境中，依然能保持长期、稳定、无偏差的测量作业。

综上所述，接触式3维五向对刀仪不仅是精密传感硬件的结晶，更是支撑高端多轴加工体系实现闭环质量控制、迈向智能制造的基石型技术装备。
